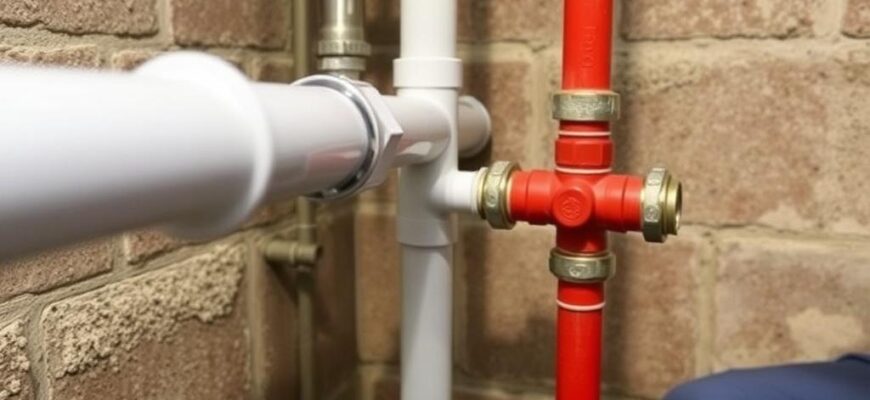

Монтаж труб Rehau для водоснабжения: практическое руководство от проекта до пуска

Монтаж труб Rehau для водоснабжения — это не просто соединение пластика, это создание надежной, тихой и долговечной сети, которая должна служить без проблем годами. В этой статье я пошагово объясню, как выбрать систему, подготовить проект, выполнить установку и провести испытания так, чтобы потом не возвращаться к переделкам. Текст основан на профессиональном опыте и на общих рекомендациях производителей, при этом я избегаю сложных терминов и даю практичные советы для мастеров и домашних умельцев. Читатель получит понятную последовательность действий, список инструментов и типичных ошибок, которые реально встречаются на объектах.

Почему стоит рассмотреть трубы Rehau

Системы Rehau известны широким ассортиментом полимерных решений для воды и отопления. Главные преимущества: устойчивая химическая инертность материалов, гибкость при прокладке и низкая теплопроводность по сравнению с металлом, что упрощает монтаж и уменьшает потери тепла. Для монтажника это означает меньше трудозатрат при изгибах трассы и отсутствие проблем с коррозией спустя годы эксплуатации.

Еще один важный плюс — разнообразие систем соединений и фитингов, адаптированных под разные условия: скрытая прокладка в стенах, монтаж в стяжке, открытая разводка в коробах. Это дает свободу проектирования: можно сочетать распределительные коллектора с зонной разводкой и обходиться минимальным количеством тройников. Однако выбор конкретной серии и способа соединения нужно делать исходя из задач, потому что инструменты и технология могут отличаться.

Ассортимент труб Rehau и их характеристики

Производитель предлагает как однопластиковые трубы на основе сшитого полиэтилена PEX, так и многослойные композиции с металлической прослойкой, где пластик чередуется с алюминиевой вставкой. PEX-трубы более гибкие и чаще используются при открытой и скрытой прокладке внутри помещений, их легко гнуть на месте, что сокращает количество фитингов. Многослойные трубы с металлом выигрывают в минимальном линейном расширении и проходимости при прокладке в стяжке.

Ключевые технические характеристики, на которые стоит обращать внимание при выборе: номинальные давления, предельные рабочие температуры, стойкость к хлорсодержащей воде и кислородонепроницаемость для систем отопления. Все эти параметры указываются в паспорте изделия, и важно сверяться с ними при подборе труб под конкретную систему. От правильного подбора зависит долговечность и безопасность сети водоснабжения.

Типовые серии и области применения

Для холодного и горячего водоснабжения используют как более гибкие PEX-решения, так и стабилизированные многослойные варианты для участков с жесткими температурными режимами. Многослойные трубы подходят для укладки в стяжку и для наружных трасс, где требуется минимальное температурное расширение. Гибкие PEX-трубы удобны для разводки от коллектора до точек водоразбора и там, где важен быстрый монтаж.

Выбор зависит от задач: если планируете прятать трассы под плиткой или в бетонной стяжке, подумайте о многослойных решениях с алюминиевой прослойкой. Если в приоритете скорость и минимальное число фитингов — лучше гибкие PEX-трубы и модульные коллекторные системы. Комбинация систем тоже допустима: коллектор из полиамида, разводка из PEX и проходы через стены в гофрированных рукавах.

Проектирование системы водоснабжения

Любой монтаж начинается с проекта: без него неизбежны ошибки в подборе диаметров, количестве фитингов и размещении коллекторов. Проект включает план квартиры или дома, точки водоразбора, длины участков, схему разводки и расчет потерь давления. Даже для небольшого ремонта полезно начертить трассу и подписать длины, это экономит время при закупке материалов и помогает заранее увидеть проблемные места.

Особенно важно продумать схему разводки: коллекторная система даёт независимые линии к каждой точке, упрощая балансировку и ремонт, а традиционная коллектор-ответвление экономит фасонные детали и иногда снижает стоимость. В проекте указывают расположение коллектора, способы крепления труб и места прохода через перекрытия. Если предстоит укладывать трубы в стяжку или в конструкции перекрытия, нужно учесть толщину теплоизоляции и защитных слоев.

Расчет диаметров и потерь давления

Диаметр трубы выбирают исходя из расхода воды на точке и суммарного расхода в группе точек. Для бытовой сети распространены диаметры 16 и 20 мм для стояков и распределительных линий, а для магистралей внутри дома — 25-32 мм, но точные значения зависят от проектных нагрузок. Важно помнить о гидравлическом расчете: длинные ветки и множество фитингов увеличивают потери давления и могут потребовать увеличения диаметра магистрали.

При проектировании полезно ориентироваться на типовые таблицы расходов и скорости потока, а также учитывать необходимость балансировки между точками. Если сомневаетесь, лучше выбрать чуть больший диаметр для магистрали — это даст запас по давлению и обеспечит комфортный расход в дальних точках. Балансировка затем осуществляется регулировочными фитингами на коллекторе или встроенными вентилями.

Инструменты и материалы для монтажа

Список необходимых инструментов зависит от выбранной системы соединений, но есть универсальные позиции: труборез для пластиковых труб, калибровщик/фаскосниматель для снятия заусенцев, набор хомутов и креплений, рулетка и маркер. Для работ с пресс-фитингами потребуется пресс-инструмент; для обжимных систем — обжимной ключ или пресс-клещи; для расширительных систем нужен набор расширителей. Всегда используйте инструменты, рекомендованные производителем — они снижают риск брака при соединении.

Из материалов заранее подготовьте фитинги, крепления, манометр для испытаний и материалы для временной герметизации. Запас фитингов должен быть 5-10% от расчетного количества, поскольку иногда требуется подрезать трубу или заменять деталь. Не забывайте о защитных гильзах для проходов через стены и о термоизоляции для горячих веток — это продлит ресурс и уменьшит теплопотери.

Подготовка объекта перед монтажом

Перед началом работ очистите трассы, отметьте на планах все места проходов и закреплений, уточните наличие коммуникаций в стенах. На этапе черновой отделки оставьте штробы или гофротрубы для прокладки, а при укладке в стяжку определите ленты и уровни. Удобный доступ к месту монтажа значительно ускоряет работу и снижает риск случайных повреждений труб в процессе отделки.

Если предстоит проход через несущие конструкции или ограждения с требованиями пожарной безопасности, заранее согласуйте отверстия и используйте рекомендованные защитные детали. Мелочи важны: правильный угол ввода в коллектор, гасящие прокладки и свободный доступ для обслуживания — всё это упростит дальнейшее управление системой. На стройплощадке организуйте место для нарезки и маркировки труб, чтобы избежать путаницы при сборке.

Пошаговый монтаж: общая последовательность

Работа начинается с раскладки и фиксации магистралей: размечаем трассу, фиксируем клипсами и держателями в соответствии с шагом крепления. Далее выполняем резку труб по длине, снимаем фаску и проводим подготовку конца для соединения, используя калибровщик. Соединение выполняется в соответствии с выбранной технологией — обжим, пресс или развальцовка/расширение — и обязательно по инструкции производителя.

После сборки участков монтируем коллектор и подключаем линии к точкам водоразбора, фиксируем и маркируем ветки. На завершающем этапе устанавливают фильтры, запорную арматуру и готовят систему к испытаниям. Важно по ходу работ вести акт приемки скрытых работ с фотографиями и пометками по расположению трасс, это сэкономит время при дальнейших ремонтных работах.

Особенности соединений и контроль качества

Каждая технология соединений имеет свои тонкости: при обжиме важно равномерно располагать обжимную гильзу и использовать калиброванный инструмент, при прессовании — правильно подобрать матрицы и следить за состоянием инструмента. Для развивательных систем критично тщательное калибрование и глубокий контроль за тем, чтобы труба полностью вошла в отверстие фитинга. Контроль качества проводят визуально и с помощью шаблонов, а критически важные узлы иногда перепроверяют тестовым давлением перед заделкой.

Малейшая деформация трубы или неравномерный зазор при обжиме могут привести к протечкам спустя время, поэтому не экономьте на контроле. Полезная привычка — пометить каждое соединение и подписать дату монтажа. Это облегчает анализ при возможных гарантийных обращениях и помогает отслеживать работу бригад.

Монтаж в стяжке и скрытая прокладка

При укладке труб в бетонную стяжку применяют либо многослойные трубы с алюминиевым слоем, либо PEX-трубы в гофре и с защитной оболочкой. Важно обеспечить надежную защиту от механических повреждений и учесть температурное расширение, чтобы бетон не создавал напряжений на трубопровод. Трубы размещают на теплоизоляции и фиксируют к арматуре или направляющим, выдерживая шаг крепления, рекомендованный производителем.

Перед заливкой стяжки все участки должны быть испытаны, и на местоположении каждого коллектора должны оставаться метки, чтобы впоследствии можно было точно определить места расположения трасс. Участки, проходящие вблизи деформационных швов, требуют защитных манжет и компенсационных петель. Если планируется усложненная развязка или использование теплого пола, стоит заранее предусмотреть коллектор и систему регулировки.

Испытания на герметичность и пусконаладка

Испытания выполняются до заделки труб и перед окончательной отделкой. Как правило, систему заполняют водой и поднимают давление до проектного или согласно регламенту производителя и местным нормам, держат заданное давление заданное время и наблюдают за падением давления и местами сочленений на предмет протечек. При обнаружении падения давления нужно локализовать участок и устранить дефект до дальнейших работ.

После успешных гидравлических испытаний проводят промывку и, при необходимости, дезинфекцию труб, чтобы удалить строительные загрязнения и возможные остатки флюидов. На финальном этапе монтируют запорную арматуру, фильтры тонкой очистки и приборы учета. В процессе пуска важно фиксировать все параметры и сохранять акты испытаний для гарантийных обязательств.

Практический совет по испытаниям

При первом проекте я один раз столкнулся с тем, что выдержка давления в течение часа показала малый, но стабильный спад — причина оказалась в неплотности одной из пресс-муфт, которая визуально выглядела нормальной. После замены фитинга и повторного теста проблема исчезла. Это опыт научил меня всегда оставлять запас по фитингам и не игнорировать повторную проверку в проблемных местах.

Еще одна практика: делайте фотофиксацию узлов до заделки, особенно при скрытой разводке. Это помогает быстрее найти причину, если обнаружится утечка после отделки. Документы и снимки станут вашей страховкой при разбирательствах с заказчиком или в рамках гарантийных обязательств.

Утепление и защита трубопровода

Для горячих линий тепловая изоляция уменьшает теплопотери и предохраняет от случайных ожогов при доступных точках. Утепление также защищает от конденсата на холодных линиях в помещениях с высокой влажностью. Материалы для изоляции выбирают по толщине и огнестойкости, учитывая условия прокладки и требования производителя труб.

При наружной прокладке или на подвесных участках используйте защитные гофротрубы и дополнительные кожухи для предотвращения механических повреждений. На местах прохода через стены применяйте уплотняющие манжеты, чтобы исключить контакт с острыми кромками. Это продлевает ресурс и снижает риск повреждений при последующих ремонтных работах.

Частые ошибки при монтаже и как их избежать

Частая ошибка — недостаточная очистка и подготовка конца трубы перед соединением: заусенцы и грязь нарушают уплотнение и становятся причиной микропотеков. Другая типичная проблема — слишком редкое крепление трассы, из-за чего трубы провисают и трескаются при нагрузке. Нельзя забывать и про несоответствие диаметров фитингов и труб — всегда сверяйте комплектность и год выпуска изделий.

Ошибки при проектировании также сильно сказываются: неправильно подобранный диаметр или схема разводки ведут к падению давления у дальних точек. Чтобы избежать типичных ошибок, используйте чек-листы, ведите журнал работ и сверяйтесь с рекомендациями производителя на каждом этапе. Маленькая проверка на месте часто спасает от больших проблем в будущем.

Монтаж в сложных условиях: проемы, стяжка, морозостойкость

При прокладке через стены и перекрытия делайте проемы с запасом для компенсации теплового расширения и наносите защитные гильзы. В стяжке важно выровнять поверхность и защитить трубы от точечных нагрузок, особенно в местах прохождения мебели или колонн. Для наружных участков и холодных подвалов продумывайте варианты утепления и защиту от промерзания, включая возможность организации подогрева или обеспечения дренажа.

Для участков, подверженных вибрации или движению конструкций, применяйте гибкие компенсаторы или петли расширения, чтобы избежать появления усталостных трещин. На объектах с высокой эксплуатационной нагрузкой разумно использовать многослойные трубы с минимальным коэффициентом линейного расширения. В сложных случаях имеет смысл привлечь специалиста для расчета компенсаций и согласования материалов.

Сравнение с металлом: когда выгодно менять на Rehau

Пластиковые трубы выигрывают по цене работ и скорости монтажа, не подвержены коррозии и, как правило, обеспечивают более тихую работу системы. Металлические сети до сих пор имеют преимущества по прочности и устойчивости к высоким температурам в некоторых промышленных применениях, однако для бытового водоснабжения полимерные решения часто более практичны. При выборе важно учитывать специфику объекта, требования к пожарной безопасности и нормативы.

Если раньше вы имели дело с медью или сталью, монтаж пластиковых труб покажется проще и быстрее, но требует новых навыков — правильная подготовка и способы соединений. В реальной работе экономия получается не только на материале, но и на времени монтажа и на последующих сервисных работах, особенно при распределенной системе с коллектором.

Критерий	Трубы Rehau (PEX/многослойные)	Медь/сталь
Коррозия	Не подвержены	Возможна
Гибкость	Высокая	Низкая
Теплопроводность	Низкая	Высокая
Сложность монтажа	Низкая/средняя	Средняя/высокая
Стоимость материалов	Часто ниже	Выше

Эксплуатация и обслуживание готовой системы

После пуска системы фиксируйте в паспорте: схему разводки, места установки фильтров и даты выполненных испытаний. Регулярный осмотр запорной арматуры и фильтров помогает избежать ухудшения качества воды и снизить риск повреждений. При появлении посторонних шумов или падения давления первым делом проверьте коллектор и фильтры — чаще всего причина оказывается в них.

Если в вашей системе используются материалы с разрешениями на питьевую воду, соблюдайте рекомендации по промывке после длительного простоя. В холодное время года проверьте защиту у наружных участков и при необходимости выполните слив или подготовку к промерзанию. Плановое обслуживание продлевает срок службы всей установки и делает эксплуатацию предсказуемой.

Стоимость работ и сроки выполнения

Общая стоимость зависит от выбранной серии труб, количества фитингов, необходимости покупки или аренды специальных инструментов и от сложности трассы. Коллекторная разводка обычно требует больше фитингов и стоит дороже по материалам, но экономит время при наладке и ремонте в будущем. Установка на подготовленном объекте в среднем выполняется быстрее, чем монтаж при завершенной отделке с ограниченным доступом.

При планировании сроков учитывайте время на проект, закупку материалов, подготовительные работы и испытания. Часто монтаж одной квартиры занимает от нескольких дней до недели в зависимости от объема и числа точек водоразбора. Четкое планирование и последовательное выполнение этапов помогают выдержать сроки и избежать задержек при взаимодействии с другими подрядчиками.

Советы профессионала и личный опыт

Когда я впервые монтировал подобную систему, полностью переоценил важность маркировки веток: без подписанных линий сборка коллектора заняла вдвое больше времени. С тех пор всегда размечаю трубы по месту и фотографирую этапы. Еще одна привычка — держать запас стандартных фитингов и несколько комплектов расходников, это экономит часы в критический момент.

Совет, который часто спасает на стройке: перед покупкой оборудования согласуйте совместимость фитингов и инструмента с поставщиком — бывают партии, где допуски чуть отличаются. И не экономьте на инструменте — качественный пресс или обжимник окупается за несколько проектов. Наконец, держите стандартные инструкции производителя под рукой и сверяйтесь с ними при каждом сомнительном шаге.

Что важно помнить в завершение

Монтаж труб Rehau для водоснабжения — задача, требующая внимания к деталям на всех этапах: от проектирования до испытаний. Правильный выбор серии труб, аккуратная подготовка концов, использование рекомендованных инструментов и соблюдение регламентов гидравлических испытаний обеспечивают долгую и беспроблемную эксплуатацию. Если подойти к работе с системностью и контролем качества, вы получите тихую и надежную сеть, не требующую частых вмешательств.

Подходите к проекту рационально: заранее просчитайте трассы, купите запас фитингов и уделите внимание креплениям и термоизоляции. Практика показывает, что несколько дополнительных часов на подготовку окупаются многолетней надежной работой системы. При необходимости привлекайте специалистов для узлов, где требуется профессиональный инструмент или расчет.
